3D лазерное сканирование и подготовка обмерных чертежей зданий музея Бахрушина

3D лазерное сканирование и подготовка обмерных чертежей зданий музея Бахрушина

Лазерное сканирование, Новости науки и техники Комментарии к записи 3D лазерное сканирование и подготовка обмерных чертежей зданий музея Бахрушина отключены

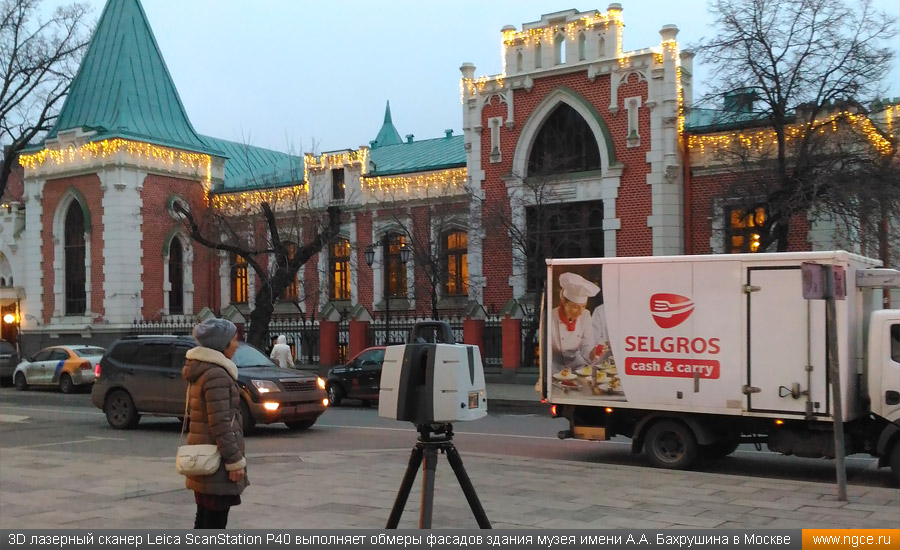

Специалисты инженерного предприятия «НГКИ» выполнили очень интересный проект по обмерам комплекса зданий Театрального музея им. А. А. Бахрушина в Москве в рамках проектных работ по сохранению этого объекта культурного наследия. Заказчиком обмеров выступила московская проектная реставрационная компания. Обмерные работы были произведены методом лазерного сканирования при помощи 3D системы Leica ScanStation P40.

Обмеры зданий выполнялись в шести строениях музейного комплекса: главном, где и размещается вся экспозиция, административном, а также во вспомогательных. Во всех зданиях музея нами обмерялись и фасады, и интерьеры. Особую сложность вызвала съёмка чердачных помещений. В одном из зданий доступ на чердак был возможен лишь через уличное чердачное окно на шестиметровой высоте, попасть в которое возможно было только по приставной лестнице. Подниматься на такую высоту с тяжёлым 3D сканером было довольно опасно, поэтому нам пришлось воспользоваться специальным автомобильным подъёмником.

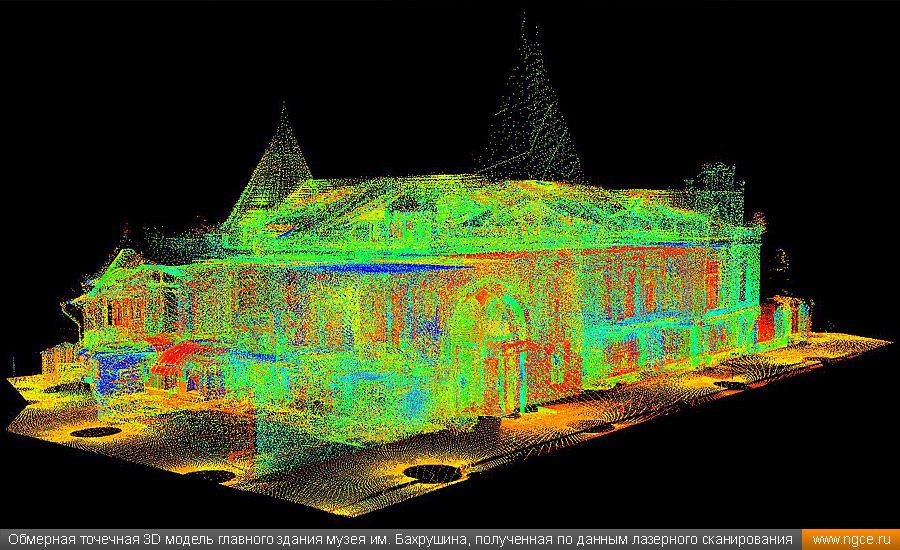

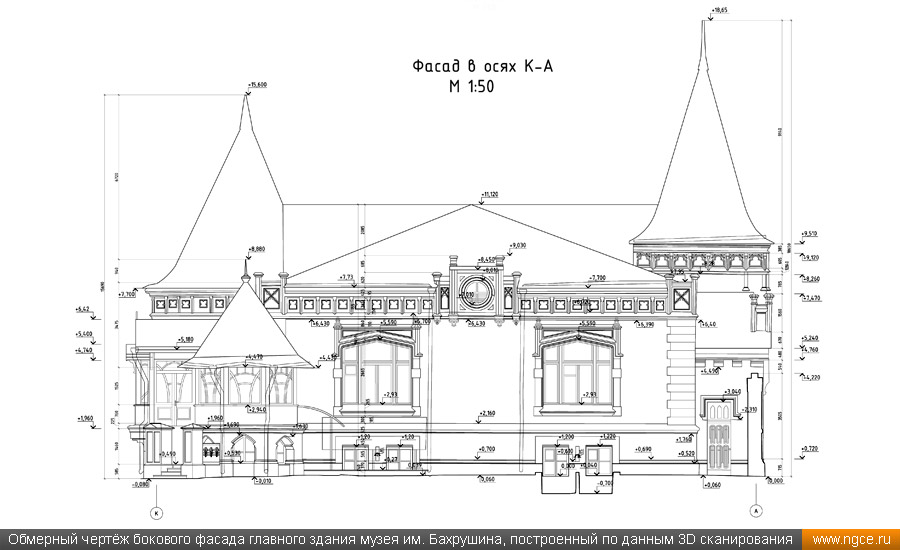

Лазерное сканирование музея проводилось 12 дней, на сшивку сканов и подготовку точечных обмерных моделей ушло чуть больше времени. Около двух месяцев велись работы по созданию обмерных чертежей: нами были подготовлены поэтажные планы всех корпусов, чертежи фасадов и разрезы каждого здания. Для интерьеров главного здания были созданы обмерные чертежи элементов декора.

Созданные нами по данным лазерного сканирования обмерные чертежи были переданы Заказчику в стандартном для проектировщиков формате DWG (AutoCAD), а точечные 3D модели зданий музея — в уже привычном формате RCP (Revit).

Источник: http://www.ngce.ru/news-i308.html
